INTRODUÇÃO :

O sensor magnético de velocidade indica quando os dentes da engrenagem do anel , ou outras saliências ferrosos, passar a ponta do sensor . Impulsos eléctricos são induzidas dentro da bobina e enviado para a unidade de controlo de velocidade. O sinal do sensor de velocidade magnético, dentes por segundo ( Hz), é diretamente proporcional à velocidade do motor.

DESCRIÇÃO :

O sensor magnético de velocidade está montado na caixa de engrenagens de anel ou volante sino carcaça do motor. O furo roscado para o sensor de velocidade deve ser perpendicular ao eixo da cambota, e centrado sobre os dentes da engrenagem do anel. Uma cara de ponto deve estar presente para proporcionar uma superfície plana na qual deve assentar a porca de aperto . Com o motor parado , aperte o senor velocidade em até tocar um dente de engrenagem , em seguida, guardá-lo para fora de 3/4 de volta e fixe-o com a porca . Qualquer engrenagem ferroso pode ser usado , desde que a frequência e amplitude do sinal resultante satisfazer as especificações da unidade de controlo de velocidade

Os fios de arame deverá ser torcido para todo o seu comprimento a partir do sensor magnético de velocidade para a unidade de controlo . Os condutores podem needshielding se for superior a 10 pés ( 3m) , ou se a interferência externa está presente. Não conecte ou do sensor de velocidade leva a nada, mas a unidade de controle de velocidade utilizada. A blindagem não deve ser ligada à extremidade do sensor de velocidade.

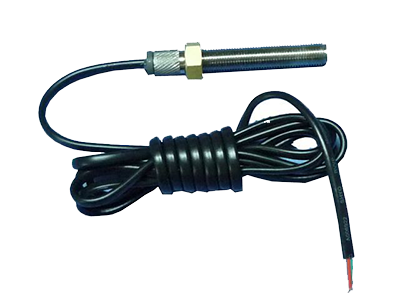

MSP6729 :
3/8 - 24 UNF Rosca
2.5 " Comprimento com cabo blindado 6 '

Todos são concebidos e testados para operar dentro de uma gama de temperaturas de -65 ° F a 225 ° F ( -55 ° C a 105 ° C ) .

Sensores de velocidade magnéticos são com fios condutores

Item Captura comprimento da rosca Comprimento Comprimento do fio da rosca Tamanho da semeadora

MSP 6729 2,7 2,25 72,00 3/8-24 UNF -2A 0,332

Outros modelos relevantes :
Picu up MSP675 5/8-18UNF-2A
Picu up MSP676 5/8-18UNF-2A
Picu up MSP677 5/8-18UNF-2A
Picu up MSP678 5/8-18UNF-2A
Picu up MSP6729 3/8-24UNF-2A
Picu up MSP6719 5/8-18UNF-2A
Picu up MSP6714 M16x1.5
Picu up MSP6724 3/4-16 UNF
Cummins pegar 3034572 5/8-18UNF-2A
