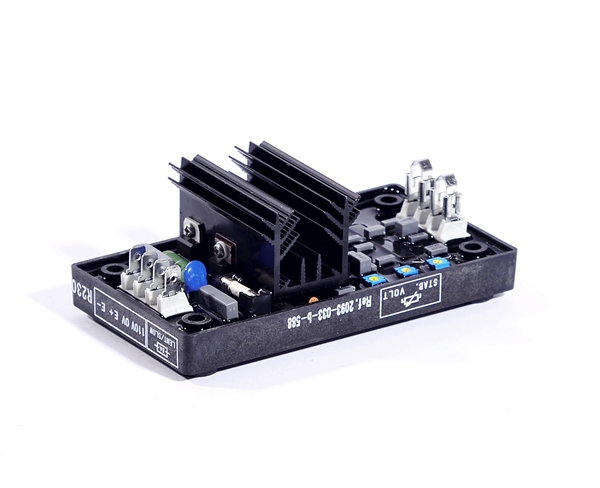

R230 é um shunt AVR para baixa tensão de excitação Leroy Somer LSA 42,2, LSA 43,2, LSA44.2, LSA46.2, LSA47.2 Trifásico brushless alternadores.

O regulador monitores o excitador corrente de excitação como uma função da tensão de saída do alternador. Muito simples no design, o alternador Com Shunt excitação não tem capacidade de curto-circuito sustentação.
2,1-Características
-Regulação de tensão: em torno de & plusmn; 0,5%.
-Tensão de alimentação/alcance de detecção 85-139 V (50/60 Hz)
-Tempo de resposta rápida (500 ms) para uma tensão transitória
Variação de amplitude de & plusmn; 20%
-Ajuste de tensão P1
-Estabilidade ajuste P2
.
-Fonte de alimentação protegido por 8 um fusível, golpe lento ação
(Tolera 10 um para 10 s)
-Frequência: 50 Hz com ST3 Jumper-60 Hz sem ST3
Jumper
-Fábrica-set subvelocidade proteção P3
.
2,2-R230 AVR opção
Potenciômetro para ajuste de tensão remoto, 1000 ohms/0,5 W
Min: faixa de ajuste & plusmn; 5%.
-Remover o ST4 jumper.
Inicial potenciômetro configurações
-P1potentiometer (ajuste de tensão AVR): totalmente anti-horário.
-Remoto potenciômetro de ajuste de tensão: posição central.
Executar o alternador em sua velocidade nominal. Se a tensão não
Aumentar, o circuito magnético deve ser remagnetized (ver
Seção 2,3).
-Ligue o potenciômetro de ajuste de tensão AVR P1slowly
Até que a tensão de saída valor nominal é obtido.
-Ajustar a estabilidade definir usando P2.
-Selado potenciômetro P3 é definido de fábrica em 48 Hz para 50 Hz e 58 Hz para 60 Hz
